Beschrijving:
De voeding van de de reeksmodule van 10W ultra-kleine is een klein-volume, hoog rendementac gelijkstroom de levering van de machtsmodule. Het heeft de voordelen van de globale waaier van het inputvoltage, lage temperatuurstijging, lage machtsconsumptie, hoog rendement, hoge betrouwbaarheid en hoge veiligheidsisolatie.
Het is wijd gebruikt in slim huis, automatiseringscontrole, communicatie materiaal, instrumentatie en andere industrieën.
Productnaam
|
machtsmodule ac gelijkstroom
|
Stijl
|
Enige output
|
Merk
|
Hallo-verbinding of OEM
|
Isolatie
|
3000Vac
|
Materiaal
|
Plastiek, PCBA
|
Plaats van Product
|
De Provincie van Guangdong, China
|
Kleur
|
Zwart
|
Wijzen van verpakking
|
Ingepakt in kartons met dienblad
|
Grootte
|
46.9*27.8*21.8mm
|
Na de verkoopdienst
|
Technische ondersteuning
|
AC aan gelijkstroom-transformator modellijst:
Modelleer nr. |
Grootte (mm) |
Gewicht (G) |
Outputmacht (w) |
Outputvoltage (v) |
Outputstroom (mA) |
Efficiency % (TYPE) |
Hlk-2M03 |
30*16*19 |
18g |
2W |
3.3 |
600 |
69 |
Hlk-2M05 |
5 |
400 |
Hlk-2M09 |
9 |
230 |
Hlk-2M12 |
12 |
170 |
Hlk-2M24 |
24 |
84 |
Hlk-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
Hlk-PM03 |
3.3 |
1000 |
Hlk-PM09 |
9 |
330 |
Hlk-PM12 |
12 |
250 |
Hlk-PM24 |
24 |
125 |
Hlk-5M03 |
38*23*18 |
32g |
5W |
3.3 |
1500 |
72 |
Hlk-5M05 |
5 |
1000 |
Hlk-5M09 |
9 |
560 |
Hlk-5M12 |
12 |
450 |
Hlk-5M24 |
24 |
208 |
Hlk-10M03 |
47*28*22 |
40g |
10W |
3.3 |
3000 |
72 |
Hlk-10M05 |
5 |
2000 |
Hlk-10M09 |
9 |
1100 |
78 |
Hlk-10M12 |
12 |
830 |
Hlk-10M24 |
24 |
416 |
Hlk-12M12 |
50.8*25.4*15 |
80g |
12W |
12 |
1000 |
86 |
Hlk-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
Hlk-20M09 |
9 |
2200 |
Hlk-20M12 |
12 |
1666 |
Hlk-20M15 |
15 |
1300 |
Hlk-20M24 |
24 |
833 |
84 |
Hlk-30M05 |
56*32*22.5 |
80g |
30W |
5 |
6000 |
89 |
Hlk-30M09 |
9 |
3300 |
90 |
Hlk-30M12 |
12 |
2500 |
Hlk-30M15 |
15 |
2000 |
Hlk-30M24 |
24 |
1250 |
Hlk-40M05 |
56*32*22.5 |
80g |
40W |
5 |
8000 |
89 |
Hlk-40M09 |
9 |
4400 |
90 |
Hlk-40M12 |
12 |
3300 |
Hlk-40M15 |
15 |
2600 |
Hlk-40M24 |
24 |
1600 |
van de het PCB-onderstel van 9V 1.1A ac gelijkstroom de raadspcb convertorkring:
de convertormodule van 9V 10W 1.1A acdc:

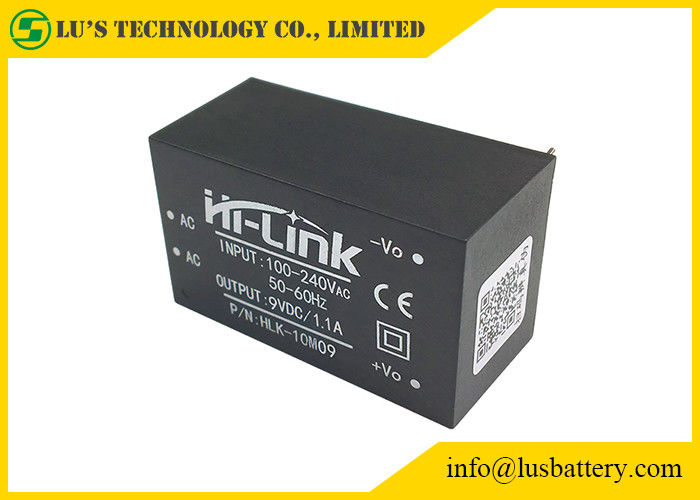

tekening van de de Machtsmodule van 10W de ultra-Compacte:

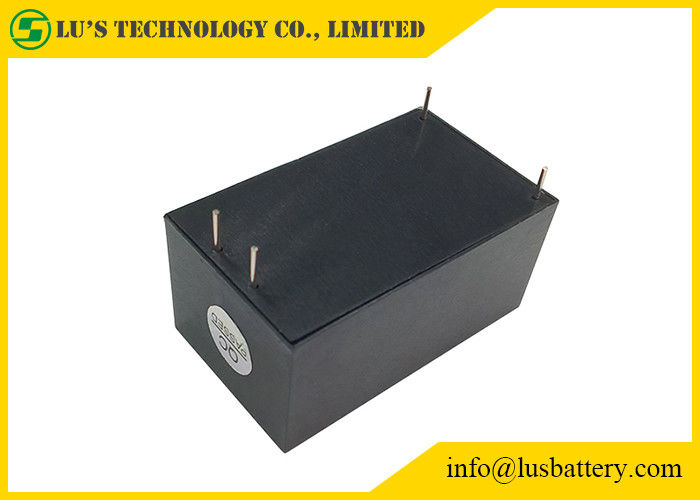

hlk10m09 de stap van de machtsmodule - onderaan:
Punten |
Technische Parameters |
Eenheden |
Nota's |
Zonder commissie nominaal vermogenvoltage |
9.0±0.1 |
Vdc |
|
De volledig-lading tated outputvoltage |
5.0±0.2 |
Vdc |
|
De korte stroom van de tijd maximumoutput |
≥1200 |
mA |
|
Oude maximumoutputstroom |
≥1100 |
mA |
|
Voltageregelgeving |
±2 |
% |
|
Ladingsregelgeving |
±0.5 |
% |
|
Outputrimpeling en lawaai (mVp-p) |
≤70 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- |
mV |
|
Het inschakelen/schiet weg omvang voorbij |
(Geschat inputvoltage, output plus 10%-lading) ≤5 |
%Vo |
|
De bescherming van de outputte sterke intensiteit |
110-150% van maximumoutputlading |
A |
|
De bescherming van de outputkortsluiting |
Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting |
|
Geen-schade aan het gehele apparaat |
