Productdetails:
|
Outputvoltage: | 24V | Outputstroom: | 0.42A, 416mA |
---|---|---|---|
Inputvoltage: | 100-240V, 70-350VDC | Geschatte Macht: | 90-245 |
Zonder commissie verlies: | <0> | EMBLEEM: | Kan worden aangepast |
Hoog licht: | 10w AC gelijkstroom Voeding,416mA AC gelijkstroom Voeding,Hlk-10M24 |

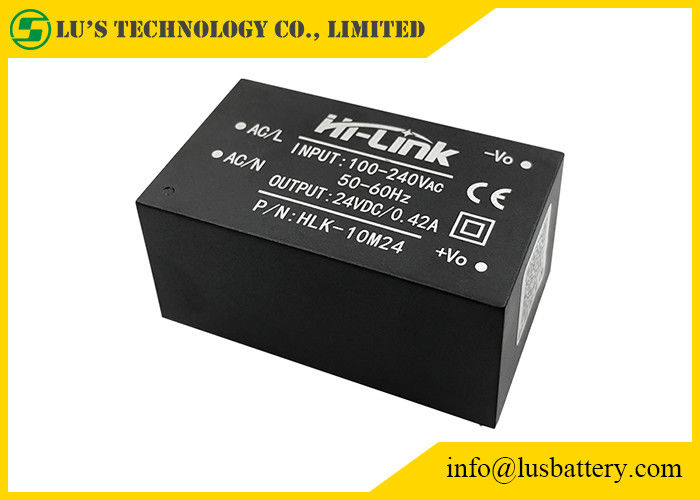

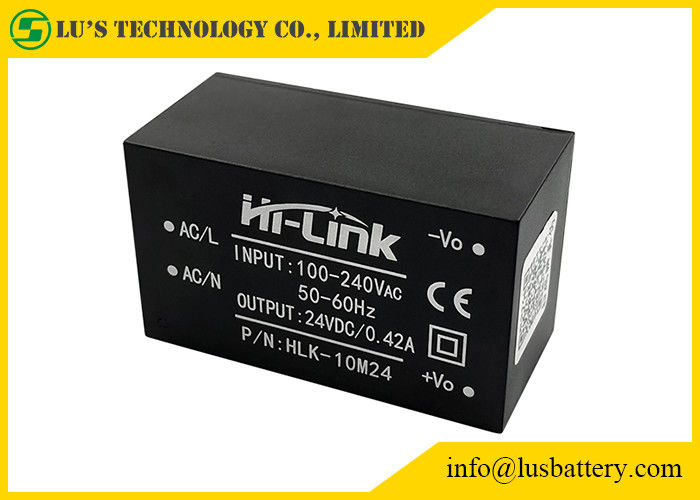

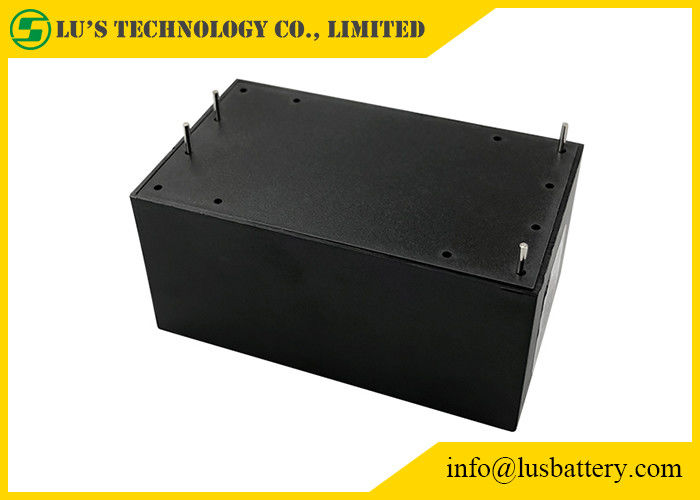

ultra-Compacte de Machtsmodule van 10W:
AC gelijkstroom 24v module voor stap - onderaan de voedingtekening van de machts10w omschakeling:
AC GELIJKSTROOM CONVERTOR:
Punten | Technische Parameters | Eenheden | Nota's |
Zonder commissie nominaal vermogenvoltage | 24±0.1 | Vdc | |
De volledig-lading tated outputvoltage | 24±0.2 | Vdc | |
De korte stroom van de tijd maximumoutput | ≥480 | mA | |
Oude maximumoutputstroom | ≥420 | mA | |
Voltageregelgeving | ±2 | % | |
Ladingsregelgeving | ±0.5 | % | |
Outputrimpeling en lawaai (mVp-p) | ≤70 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- | mV | |
Het inschakelen/schiet weg omvang voorbij | (Geschat inputvoltage, output plus 10%-lading) ≤5 | %Vo | |
De bescherming van de outputte sterke intensiteit | 110-150% van maximumoutputlading | A | |
De bescherming van de outputkortsluiting | Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting | Geen-schade aan het gehele apparaat |
Inputkenmerken
(test bij kamertemperatuur 20 ℃).
Technische de Criteriaeenheid van de puntnaam
Geschat inputvoltage 100-240 VAc
Waaier 90-264 VAc van het inputvoltage
Maximumingangsstroom ≤0.2 A
Ingangsstroomschommeling; ≤10 A
maximuminputvoltage ≤270 VAc
Ga langzaam begin≤50 Mej. in
De Efficiency Vin=110VAc, Output volledig-load≥-hoogtepunt 69% van het input Lage Voltage
De Efficiency Vin=220VAc, output volledig-load≥-hoogtepunt 70% van de inputhoogspanning
Betrouwbaarheid op lange termijn MTBF≥100,000 h
Het voltage +5±0.1 VDc van het ladingsnominale vermogen
Volledig nominaal vermogenvoltage +5±0.2 VDc
Maximumoutputstroom op korte termijn ≥1000 mA
De maximumoutputstroom lange tijd ≥600 mA
Voltage Regulation ± 0.2%
Ladingsverordening ± 0.5%
Outputrimpeling en lawaai
(mVp-p) ≤50
Geschat inputvoltage, volledige lading. Het gebruiken van 20MHz van bandbreedte,
De lading de zij te testen condensator van 10uF en 0.1uF-. mV
De schakelaar schiet omvang (Geschatte inputvoltage en outputlading plus 10%) ≤ 5% VO voorbij
Bescherming 150-200% van de outputte sterke intensiteit van de output maximumlading A
Hervat de de beschermings Directe kortsluiting van de outputkortsluiting bij de normale output, automatisch normale bedrijfsvoering na kort
kringsverwijdering
