Productdetails:
|
| Productnaam: | AC gelijkstroom schakelaarvoeding | Materiaal: | PCB-raad |
|---|---|---|---|
| Bescherming: | SCP OVP OTP OCP | Outputstroom: | 450mA, 0A-1A |
| Outputfrequentie: | 50-60Hz | Outputvoltage: | 12V gelijkstroom/5W |
| Hoog licht: | 450mA voedingmodules,De Modules van de Hilink5m12 Voeding,5W PCB-Voedingomschakeling |
||

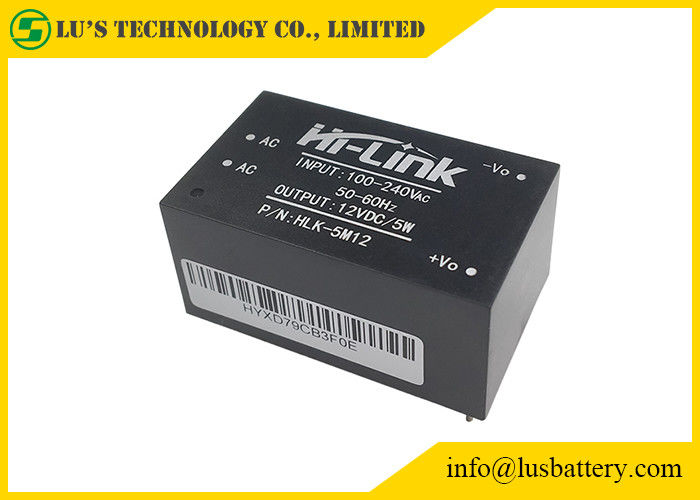

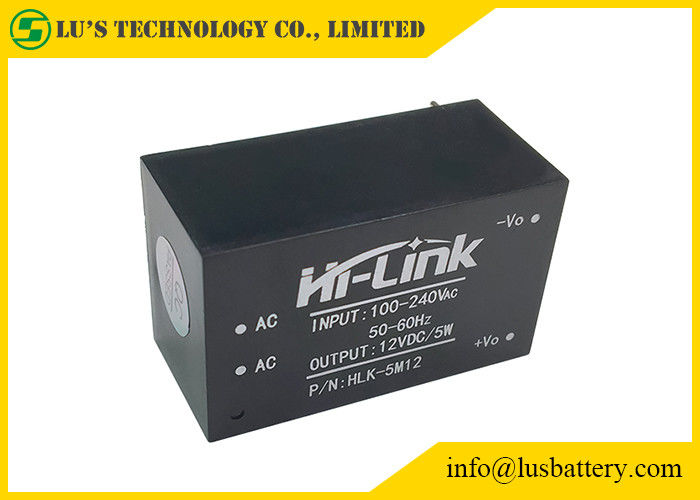

5W de ultra kleine module van de reeksmacht
5M03/5M05/5M09/5M12/5M24
| Modelleer nr. | Grootte (mm) | Gewicht (G) | Outputmacht (w) | Outputvoltage (v) | Outputstroom (mA) | Efficiency % (TYPE) |
| Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| Hlk-5M05 | 5 | 1000 | ||||
| Hlk-5M09 | 9 | 560 | ||||
| Hlk-5M12 | 12 | 450 | ||||
| Hlk-5M24 | 24 | 208 |
De voeding van de de reeksmodule van 5W ultra-kleine is een klein-volume, hoog rendementac gelijkstroom machts odule levering.
| Punten | Technische Parameters | Eenheden | Nota's |
| Zonder commissie nominaal vermogenvoltage | 12.0±0.1 | Vdc | |
| De volledig-lading tated outputvoltage | 12.0±0.2 | Vdc | |
| De korte stroom van de tijd maximumoutput | ≥540 | mA | |
| Oude maximumoutputstroom | 450 | mA | |
| Voltageregelgeving | ±0.2 | % | |
| Ladingsregelgeving | ±0.5 | % | |
| De efficiency van het input lage voltage | Vin=115Vac, Output volledige load≥69 | % | |
| De efficiency van de inputhoogspanning | 3Vin=230Vac, Output volledige load≥70 | % | |
| Outputrimpeling en lawaai (mVp-p) | ≤70 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- | mV | |
| Het inschakelen/schiet weg omvang voorbij | (Geschat inputvoltage, output plus 10%-lading) ≤5 | %Vo | |
| De bescherming van de outputte sterke intensiteit | Output maximumlading 110-150% | A | |
| De bescherming van de outputkortsluiting | Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting | Geen-schade aan het gehele apparaat |
Producteigenschappen
1. Uiterst dun, ultra-klein, kleinste volume;
2. Globaal universeel inputvoltage (90~265Vac)
3. Lage machtsconsumptie, groene milieubescherming, zonder commissie verlies<0>
4. Lage rimpeling, met geringe geluidssterkte
5. Hoge van de outputkortsluiting en te sterke intensiteit bescherming en zelfterugwinning
6. Hoog rendement, hoge machtsdichtheid
7. Input en outputisolatievoltage 3000Vac
8. 100% volledige en lading die verouderen testen
9. De hoge betrouwbaarheid, ontwerp met lange levensuur, ononderbroken werktijd is groter dan 100.000 uren;
10. Ontmoet UL, Ce-vereisten; productontwerp om EMC en veiligheids aan controlevereiste te voldoen;
11. Het gebruiken van milieuvriendelijke waterdichte plastic potting van uitstekende kwaliteit, vochtigheid, trilling, water en
stof om IP65-aan normen te voldoen
12. Economische rendabele oplossingen,
13. Het werk zonder externe kring
14. de waarborgperiode van de 1 jaarkwaliteit
Hilink intelligente module:
| Type | Beschrijving | Inputvoltage | Efficiency |
| Hlk-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| Hlk-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| Hlk-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| Hlk-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| Hlk-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| Hlk-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| Hlk-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| Hlk-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| Hlk-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| Hlk-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| Hlk-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| Hlk-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| Hlk-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| Hlk-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| Hlk-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| Hlk-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| Hlk-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| Hlk-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| Hlk-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| Hlk-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| Hlk-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| Hlk-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| Hlk-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| Hlk-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| Hlk-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| Hlk-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| Hlk-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| Hlk-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| Hlk-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| Hlk-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| Hlk-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| Hlk-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| Hlk-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| Hlk-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| Hlk-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| Hlk-40M24 | Powermodule40W24V | 90-265Vac | 90% |
