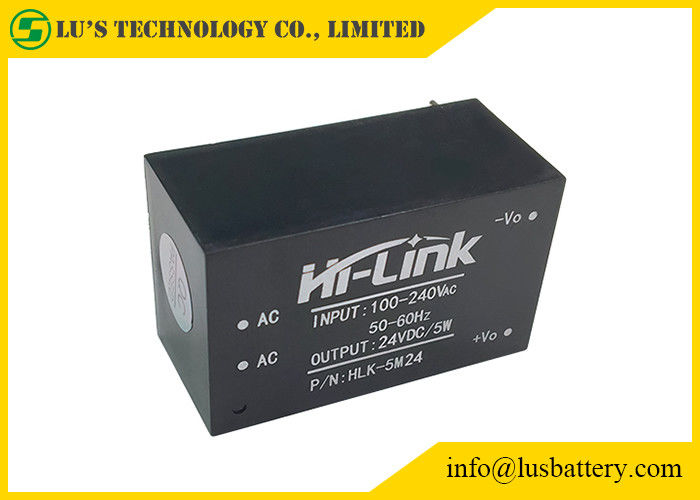

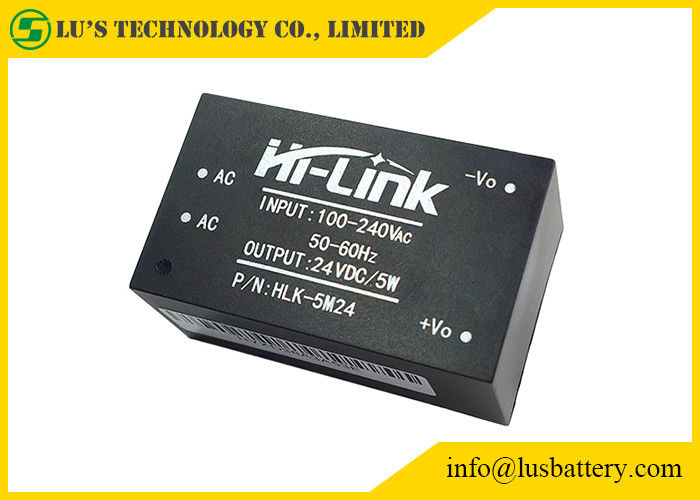

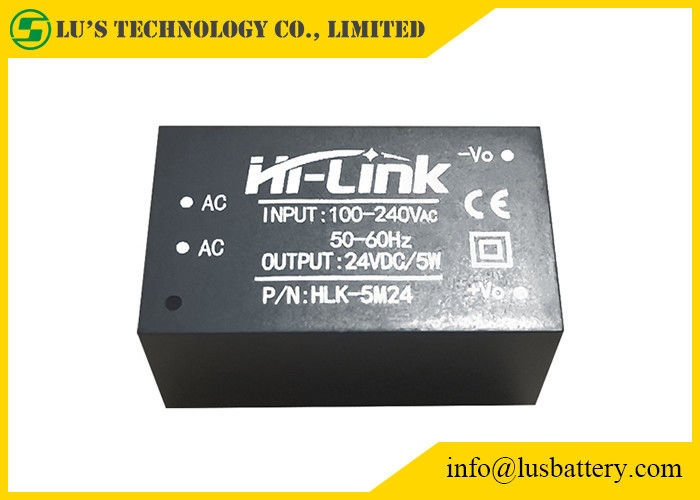

Productdetails:
|
| Output: | 24VDC/5W | Input: | 90-264Vac |
|---|---|---|---|
| Outputvoltage: | 24V | Outputmacht: | 1 - 50W |
| Afmeting: | 38*23*18mm | Type: | Machtsmodule 5W24V |
| EMBLEEM: | Kan worden aangepast | ||
| Hoog licht: | 5W de Voeding van de lassenmachine,De Machinevoeding van het Dc5V2a Lassen,Hilink 5m24 |
||
De voeding van de de reeksmodule van 5W ultra-kleine is een klein-volume, hoog rendementac gelijkstroom machts odule levering.
Het heeft de voordelen van de globale waaier van het inputvoltage, lage temperatuurstijging, lage machtsconsumptie, hoog rendement, hoge betrouwbaarheid en hoge veiligheidsisolatie.
| Type | Beschrijving | Inputvoltage | Efficiency |
| Hlk-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
| Hlk-2M05 | Powermodule2W5V | 90-245Vac | 69% |
| Hlk-2M09 | Powermodule2W9V | 90-245Vac | 69% |
| Hlk-2M12 | Powermodule2W12V | 90-245Vac | 69% |
| Hlk-2M15 | Powermodule2W15V | 90-245Vac | 69% |
| Hlk-2M24 | Powermodule2W24V | 90-245Vac | 69% |
| Hlk-PM01 | Powermodule3W5V | 90-265Vac | 72% |
| Hlk-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
| Hlk-PM09 | Powermodule3W9V | 90-265Vac | 75% |
| Hlk-PM12 | Powermodule3W12V | 90-265Vac | 75% |
| Hlk-PM15 | Powermodule3W15V | 90-265Vac | 75% |
| Hlk-PM24 | Powermodule3W24V | 90-265Vac | 75% |
| Hlk-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
| Hlk-5M05 | Powermodule5W5V | 90-265Vac | 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
| Hlk-5M12 | Powermodule5W12V | 90-265Vac | 75% |
| Hlk-5M15 | Powermodule5W15V | 90-265Vac | 75% |
| Hlk-5M24 | Powermodule5W24V | 90-265Vac | 75% |
| Hlk-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
| Hlk-10M05 | Powermodule10W5V | 90-265Vac | 72% |
| Hlk-10M09 | Powermodule10W9V | 90-265Vac | 78% |
| Hlk-10M12 | Powermodule10W12V | 90-265Vac | 78% |
| Hlk-10M15 | Powermodule10W15V | 90-265Vac | 78% |
| Hlk-10M24 | Powermodule10W24V | 90-265Vac | 78% |
| Hlk-20M05 | Powermodule20W5V | 90-265Vac | 80% |
| Hlk-20M09 | Powermodule20W9V | 90-265Vac | 80% |
| Hlk-20M12 | Powermodule20W12V | 90-265Vac | 80% |
| Hlk-20M15 | Powermodule20W15V | 90-265Vac | 80% |
| Hlk-20M24 | Powermodule20W24V | 90-265Vac | 84% |
| Hlk-30M09 | Powermodule30W9V | 90-265Vac | 90% |
| Hlk-30M12 | Powermodule30W12V | 90-265Vac | 90% |
| Hlk-30M15 | Powermodule30W15V | 90-265Vac | 90% |
| Hlk-30M24 | Powermodule30W24V | 90-265Vac | 90% |
| Hlk-40M09 | Powermodule40W9V | 90-265Vac | 90% |
| Hlk-40M12 | Powermodule40W12V | 90-265Vac | 90% |
| Hlk-40M15 | Powermodule40W15V | 90-265Vac | 90% |
| Hlk-40M24 | Powermodule40W24V | 90-265Vac | 90% |
| Punten | Technische Parameters | Eenheden | Nota's |
| Zonder commissie nominaal vermogenvoltage | 24.0±0.1 | Vdc | |
| De volledig-lading tated outputvoltage | 24.0±0.2 | Vdc | |
| De korte stroom van de tijd maximumoutput | ≥308 | mA | |
| Oude maximumoutputstroom | 208 | mA | |
| Voltageregelgeving | ±0.2 | % | |
| Ladingsregelgeving | ±0.5 | % | |
| De efficiency van het input lage voltage | Vin=115Vac, Output volledige load≥69 | % | |
| De efficiency van de inputhoogspanning | 3Vin=230Vac, Output volledige load≥70 | % | |
| Outputrimpeling en lawaai (mVp-p) | ≤70 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- | mV | |
| Het inschakelen/schiet weg omvang voorbij | (Geschat inputvoltage, output plus 10%-lading) ≤5 | %Vo | |
| De bescherming van de outputte sterke intensiteit | Output maximumlading 110-150% | A | |
| De bescherming van de outputkortsluiting | Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting | Geen-schade aan het gehele apparaat |
Veiligheidskenmerken:
Producten worden ontworpen om UL, Ce-veiligheids certificatievereisten te ontmoeten dat.
Veiligheid en elektromagnetische compatibiliteit
Ontworpen met de input van de verklaarde verzekering van 0.5A UL;
PCB-raad die de tweezijdige productie van de koper beklede plaat, materiaal voor het 94-V0-niveau van de brandclassificatie gebruiken;
Veiligheidsnorm: Naleving van UL1012, EN60950, UL60950
Isolatievoltage: I/PORTUGAL/P: 2500VAC
Isolatieweerstand: I/PORTUGAL/P> 100M RELATIEVE VOCHTIGHEID VAN Ohms/VAN 500VDC 25 ℃ 70%
Geleiding en straling: leef EN55011, EN55022 (CISPR22) na
Elektrostatische lossing: CEI/ENGELS 61000-4-2 niveau 4 8kV/15kV
Rf-stralingsimmuniteit: CEI/EN 61000-4-3 ziet Toepassingsnotitie
Het ontwerp van de temperatuurveiligheid
Bij kamertemperatuur, de condensatoren van deze macht, overschrijdt de binnenoppervlakte van de belangrijkste convertor maximumtemperatuur geen 90
℃;
Overschrijdt de maximum de oppervlaktetemperatuur van Shell geen 60 ℃
