Productdetails:
|
| Afmeting: | 56*40mm | IC-temperatuurbescherming: | ja |
|---|---|---|---|
| Steekproeven: | beschikbaar | Batterijcel: | 18650 / 26650/32700 |
| Artikelnummer: | Lus-PCM7S26A | OEM functie: | Welkom |
| Hoog licht: | De slimme PCM Module van de Beschermingskring,25.9V PCM de Module van de Beschermingskring,26A 7s Li Ion BMS |
||

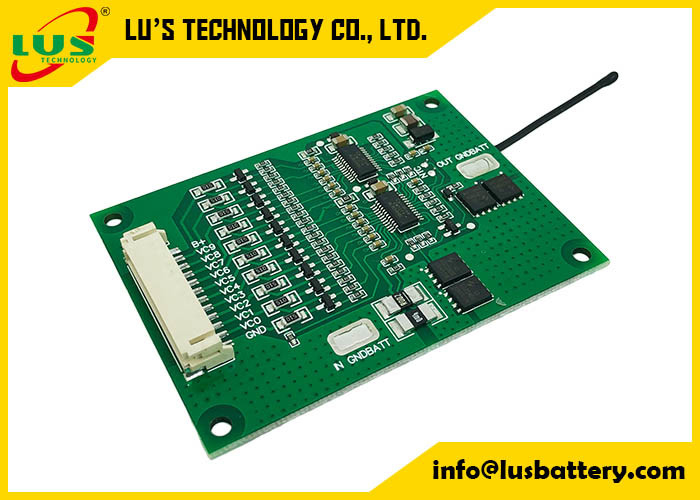

Slimme pakt Li-Ion BMS 25.9V PCM 7s 12A de Batterij PCM voor Li-Ionenbatterij 7S26A-PCB BMS 7S PCM 26A in
Productnaam: De Module van de beschermingskring
ModelNo: PCM7S26A
Voor het lithium-ion/het Lithiumpolymeer van 7S/LiFePo4-batterijpakken
Cilindrische Lithiumbatterij (Li-Ionen)
De prismatische batterij van het Lithiumpolymeer (Li-Po)
Eigenschap:
1.Protection kringsraad voor het Li-Ion van 25.9V 7S en Li-Polymeer batterijpak;
2.BMS is voor Li-ion/Li-Polymeer batterij in reeks van toepassing;
3.To verhinderen de batterijpakken overbelasting, overdischarge, over stroom, over temperatuur, kortsluiting;
4.With celsaldo/evenwichtsfunctie;
5.Compatible met zowel Li-Ion als Li-Polymeer cellen.
6.How de in evenwicht brengende functiewerken? na batterij wordt het pak volledig geladen. PCM zal het voltage van elke cel ontdekken en zal hoger voltage neer in orde maken tot andere cellen hetzelfde voltageniveau bereiken. Daarom helpt het cellen langere levensduur hebben.
Specificatie (het criterium kan regelbaar zijn zoals custominzed):
| Model: PCM07025-V1.0 | ||
| PARAMETER | Criterium | |
| Voltage | Het laden voltage | Gelijkstroom: 29.4V CC/CV |
| Saldovoltage voor single cell | 4.125±0.025V | |
| Huidig | Saldostroom voor single cell | 80±5mA |
| Huidige consumptie | ≤25μA | |
| Maximale het ononderbroken laden stroom | 12A | |
| Maximale ononderbroken het Lossen stroom | 26A | |
| Over lastenbescherming | Over het voltage van de lastenopsporing voor single cell | 4.25±0.025V |
| In de tijd van de lastenvertraging | 800mS~1200mS | |
| Over het voltage van de lastenversie voor single cell | 4.15±0.05V | |
| Over lossingsbescherming | Over het voltage van de lossingsopsporing voor single cell | 2.80±0.03V |
| In de vertragingstijd van de lossingsopsporing | 800~1200mS | |
| Over het voltage van de lossingsversie voor single cell | 3.0±0.025V | |
| Over huidige bescherming | De bescherming van de lastente sterke intensiteit | 13.33A±10% |
| De Vertraging van de lastente sterke intensiteit | 400~600mS | |
| Lossingste sterke intensiteit protection1 | 33.33A±10% | |
| Opsporingsvertraging time1 | 700~1300mS | |
| Lossingste sterke intensiteit protection2 | 66.66A±20% | |
| Opsporingsvertraging time2 | 70~130mS | |
| Versievoorwaarde | Besnoeiingslading, Automatische terugwinning | |
| Korte bescherming | Opsporingsvoorwaarde | Buitenkortsluiting |
| De tijd van de opsporingsvertraging | 160~240uS | |
| Versievoorwaarde | Besnoeiingslading, Automatische terugwinning | |
| Weerstand | Beschermingsschakelschema (MOSFET) | ≤1.67mΩ |
| Temperatuur | Werkende Temperatuurwaaier | -25~+70℃ |
| De Waaier van de opslagtemperatuur | -40~+125℃ | |
| Last over Temperatuur | 48.5℃±5℃ | |
| Last onder Temperatuur | -5℃±5℃ | |
| Lossing over Temperatuur | 70℃±5℃ | |
| Lossing onder Temperatuur | -25℃±5℃ | |
7S12A PCM 7S26A 18650 van de het Lithiumbatterij van Lipo Li-Ionen van de de Beschermingsraad W van het Saldobms PCB PCM van de het Pak Gemeenschappelijke Haven de Kringsraad:
Functie:
Ontdek en bescherm de batterij tegen overbelasting, over- -over--dicharge, te sterke intensiteitkort:sluiten
, temperatuur die bescherming en auotmatically de functie van het voltagesaldo ontdekken.
Bouw met hoge eind elektronische componenten (Hoog Beëindigen IC en MOSFET), eenvoudige structuur
het ontwerp zal het stabielere kwaliteit het werk prestaties, Flexibele toepassing laten hebben (het kan voor minder worden gebruikt
de reeksbatterij door sommige verbindingsspelden bij lege status) te verlaten, volledige reeks beschermingsmaatregelen liet het goed werkt
zonder enige infulence van externe onverwachte ongevallen.
Ongeveer vertellen uw producten, enkel ons de relatieve voltagecellen huidig A of materiaal enz.,
wij zullen aan recomment de meest geschikte producten voor u helpen. of wij ontwerpen voor u!
