Productdetails:
|
Batterij: | Li-ionenbatterijpakken | Afmeting: | 56*46mm |
---|---|---|---|
Temperatuur: | het aanpassen | Reeks: | geschikt voor 4s aan 7s |
Batterijcel: | 18650 / 26650/32700 | Werkende stroom: | Maximum 25A |
Hoog licht: | Li-Ion Battery PCM,7S batterij PCM,Slimme Lithiumbatterij BMS |
Slimme BMS 4S-7S Li-Ion LiFePo 4 met parameter die de jaren '20 van 4S aanpassen 7S 8S 12S 13S 14S 15S 16S 17S Lithiumbatterij
Productnaam: De Module van de beschermingskring

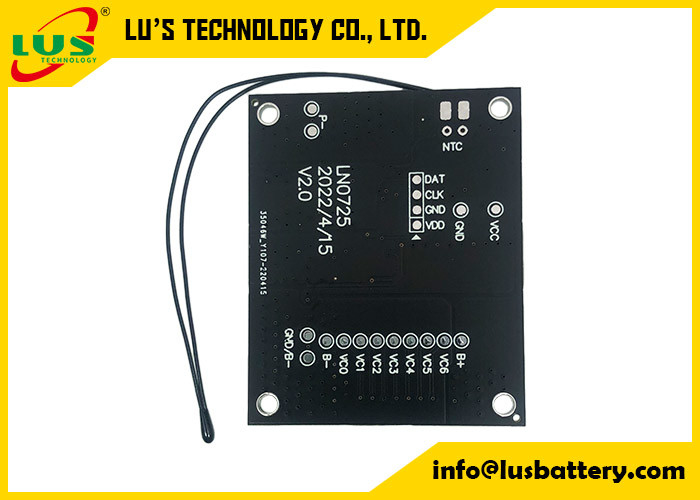

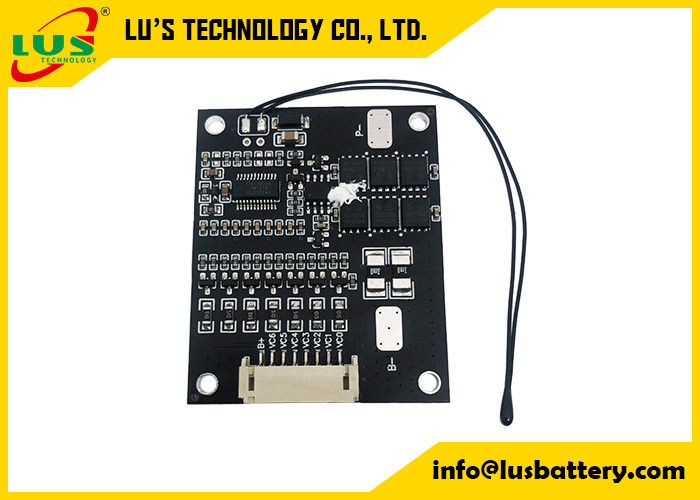

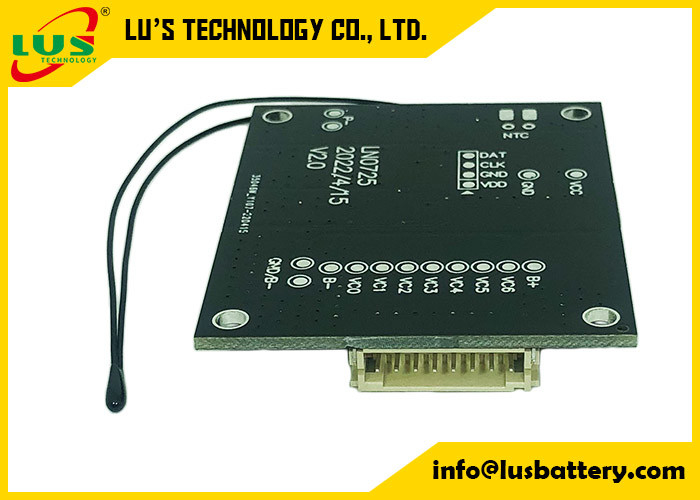

ModelNo: PCM7S25A LN0725
Geschikt voor 4S aan het lithium-ion/het Lithiumpolymeer van 7S/LiFePo4-batterijpakken
Eigenschap:
1.Protection kringsraad voor het Li-Ion van 37V 10S en Li-Polymeer batterijpak;
2.BMS is voor 10 cellen Li-ion/Li-Polymeer batterij in reeks van toepassing;
3.To verhinderen de batterijpakken overbelasting, overdischarge, over stroom, over temperatuur, kortsluiting;
4.With celsaldo/evenwichtsfunctie;
5.Compatible met zowel Li-Ion als Li-Polymeer cellen.
6.How de in evenwicht brengende functiewerken? na batterij wordt het pak volledig geladen. PCM zal het voltage van elke cel ontdekken en zal hoger voltage neer in orde maken tot andere cellen hetzelfde voltageniveau bereiken. Daarom helpt het cellen langere levensduur hebben.
Om het even welke functies kunnen zijn kiezen zoals volgen:
1) Macht van opsporing (het kan worden gesloten wanneer verwijderd PCM uit batterijpak, die veiligheidsongevallen te vermijden door gebruikers onbevoegde demontage of vervanging worden veroorzaakt)
2) MOS statistieken van de tijden van de overtemperaturebescherming (het kan na n-de bescherming van tijdenovertemperature omhoog sluiten die veiligheidsongevallen te vermijden door gebruikersoverbelasting worden veroorzaakt)
3) Macht bij de timing (het kan omhoog na n- sluitenjaren die, het middelen lopen kunnen wij een slottijd ontwerpen afhangen van de batterijenlevensduur, dan kan de gebruiker niet de batterijen zelf vervangen)
4) Tellende lossingstijden (het kan slot na n-tijdenlast en lossing omhoog ontwerpen, dan als het werk geen eind van batterijenlevensduur) kan zijn
5) Voeg zoemer (het kan een geluid maken om de gebruiker eraan te herinneren om te laden wanneer de batterij lange tijd wordt opgeslagen, moet het voltage te lage aan zelflossing batterijen) toe beschermen
6) Unieke ID (een unieke IDaantal kan aan elke raad worden toegevoegd voor product het vinden)
7) UART-mededeling (de communicatie met PC kan, aan het plaatsen van en het bekijken van de gegevens van bovengenoemde punten 1-6 vóór levering worden gerealiseerd)
8) Bluetooth-de functie, dan u kan de batterijenstatus door uw telefoon controleren
Specificatie (het criterium kan regelbaar zijn zoals custominzed):
Nr. | PARAMETER | Criterium | |
1 | Voltage | Het laden voltage | Gelijkstroom: 29.4V CC/CV |
Saldovoltage voor single cell | 4.125±0.025V | ||
2 | Huidig | Saldostroom voor single cell | 80±5mA |
Huidige consumptie | ≤25μA | ||
Maximale het ononderbroken laden stroom | 12A | ||
Maximale ononderbroken het Lossen stroom | 26A | ||
3 | Over lastenbescherming | Over het voltage van de lastenopsporing voor single cell | 4.25±0.025V |
In de tijd van de lastenvertraging | 800mS~1200mS | ||
Over het voltage van de lastenversie voor single cell | 4.15±0.05V | ||
4 | Over lossingsbescherming | Over het voltage van de lossingsopsporing voor single cell | 2.80±0.03V |
In de vertragingstijd van de lossingsopsporing | 800~1200mS | ||
Over het voltage van de lossingsversie voor single cell | 3.0±0.025V | ||
5 | Over huidige bescherming | De bescherming van de lastente sterke intensiteit | 13.33A±10% |
De Vertraging van de lastente sterke intensiteit | 400~600mS | ||
Lossingste sterke intensiteit protection1 | 33.33A±10% | ||
Opsporingsvertraging time1 | 700~1300mS | ||
Lossingste sterke intensiteit protection2 | 66.66A±20% | ||
Opsporingsvertraging time2 | 70~130mS | ||
Versievoorwaarde | Besnoeiingslading, Automatische terugwinning | ||
6 | Korte bescherming | Opsporingsvoorwaarde | Buitenkortsluiting |
De tijd van de opsporingsvertraging | 160~240uS | ||
Versievoorwaarde | Besnoeiingslading, Automatische terugwinning | ||
7 | Weerstand | Beschermingsschakelschema (MOSFET) | ≤1.67mΩ |
8 | Temperatuur | Werkende Temperatuurwaaier | -25~+70℃ |
De Waaier van de opslagtemperatuur | -40~+125℃ | ||
Last over Temperatuur | 48.5℃±5℃ | ||
Last onder Temperatuur | -5℃±5℃ | ||
Lossing over Temperatuur | 70℃±5℃ | ||
Lossing onder Temperatuur | -25℃±5℃ |
Ander Voordeel:
Ontdek en bescherm de batterij tegen overbelasting, over- -over--dicharge, te sterke intensiteitkort:sluiten
, temperatuur die bescherming en auotmatically de functie van het voltagesaldo ontdekken.
Bouw met hoge eind elektronische componenten (Hoog Beëindigen IC en MOSFET), eenvoudige structuur
het ontwerp zal het stabielere kwaliteit het werk prestaties, Flexibele toepassing laten hebben (het kan voor minder worden gebruikt
de reeksbatterij door sommige verbindingsspelden bij lege status) te verlaten, volledige reeks beschermingsmaatregelen liet het goed werkt
zonder enige infulence van externe onverwachte ongevallen.
Ongeveer vertellen uw producten, enkel ons de relatieve voltagecellen huidig A of materiaal enz.,
wij zullen aan recomment de meest geschikte producten voor u helpen. of wij ontwerpen voor u!
Beeld:
