Productdetails:
|
Afmeting: | 56*46mm | Temperatuur: | het aanpassen |
---|---|---|---|
Reeks: | geschikt voor 4s aan 7s | OEM: | Welkom |
Hoog licht: | van de het Lithiumbatterij van 10S 36V de Beschermingsraad,De Raad van BMS Lithium Battery Protection,PCB-Li ionenbms |
Van de het Lithiumbatterij van BMS 10S 36V 15A 20A 35A van de de Beschermingsraad PCB Li-Ionenbms Battery Balancer PCM
10S 50A 36V PCM/PCB/BMS voor 3.7V-lithiumbatterij pakken 18650 Li-Ion LiNCM-Li-Polymeer in
van de het Lithiumbatterij van 10S 36V 37V 15A PCB Pcm van Bms
Van de lithiummacht Li-Ionenbms PCB PCM van de Beschermingsd 10S 36V 15A
4 tot 10 de machtsbescherming van het koord36v 37V 42V lithium
Overbelasting, over lossing, over stroom en kortsluitingbescherming
De zelfde stroom van de haven15a lossing
Met heatsink en 300mm kabel
Gegevens:
Grondstof |
Fr-4 |
Koperdikte |
2OZ/1OZ |
Min. Gatengrootte |
0.8mm |
Min. Lijnbreedte |
10/10mil |
Min. Regelafstand |
10/10mil |
Oppervlakte het Eindigen |
HASL |
Raadstype |
tweezijdige raad |
Gebruik |
Pak van de lipobatterij van Li het ionen |
Haven |
zelfde of deperate |
Afmeting |
56*46mm |
Kleur |
kan worden aangepast |
Om het even welke functies kunnen zijn kiezen zoals volgen:
1) Macht van opsporing (het kan worden gesloten wanneer verwijderd PCM uit batterijpak, die veiligheidsongevallen te vermijden door gebruikers onbevoegde demontage of vervanging worden veroorzaakt)
2) MOS statistieken van de tijden van de overtemperaturebescherming (het kan na n-de bescherming van tijdenovertemperature omhoog sluiten die veiligheidsongevallen te vermijden door gebruikersoverbelasting worden veroorzaakt)
3) Macht bij de timing (het kan omhoog na n- sluitenjaren die, het middelen lopen kunnen wij een slottijd ontwerpen afhangen van de batterijenlevensduur, dan kan de gebruiker niet de batterijen zelf vervangen)
4) Tellende lossingstijden (het kan slot na n-tijdenlast en lossing omhoog ontwerpen, dan als het werk geen eind van batterijenlevensduur) kan zijn
5) Voeg zoemer (het kan een geluid maken om de gebruiker eraan te herinneren om te laden wanneer de batterij lange tijd wordt opgeslagen, moet het voltage te lage aan zelflossing batterijen) toe beschermen
6) Unieke ID (een unieke IDaantal kan aan elke raad worden toegevoegd voor product het vinden)
7) UART-mededeling (de communicatie met PC kan, aan het plaatsen van en het bekijken van de gegevens van bovengenoemde punten 1-6 vóór levering worden gerealiseerd)
8) Bluetooth-de functie, dan u kan de batterijenstatus door uw telefoon controleren
Ander Voordeel:
Ontdek en bescherm de batterij tegen overbelasting, over- -over--dicharge, te sterke intensiteitkort:sluiten
, temperatuur die bescherming en auotmatically de functie van het voltagesaldo ontdekken.
Bouw met hoge eind elektronische componenten (Hoog Beëindigen IC en MOSFET), eenvoudige structuur
het ontwerp zal het stabielere kwaliteit het werk prestaties, Flexibele toepassing laten hebben (het kan voor minder worden gebruikt
de reeksbatterij door sommige verbindingsspelden bij lege status) te verlaten, volledige reeks beschermingsmaatregelen liet het goed werkt
zonder enige infulence van externe onverwachte ongevallen.
Ongeveer vertellen uw producten, enkel ons de relatieve voltagecellen huidig A of materiaal enz.,
wij zullen aan recomment de meest geschikte producten voor u helpen. of wij ontwerpen voor u!
7S PCM voor de batterij standaardpcm van Li ionengegevens:
Nr. | PARAMETER | Criterium | |
1 | Voltage | Het laden voltage | Gelijkstroom: 29.4V CC/CV |
Saldovoltage voor single cell | 4.125±0.025V | ||
2 | Huidig | Saldostroom voor single cell | 80±5mA |
Huidige consumptie | ≤25μA | ||
Maximale het ononderbroken laden stroom | 12A | ||
Maximale ononderbroken het Lossen stroom | 26A | ||
3 | Over lastenbescherming | Over het voltage van de lastenopsporing voor single cell | 4.25±0.025V |
In de tijd van de lastenvertraging | 800mS~1200mS | ||
Over het voltage van de lastenversie voor single cell | 4.15±0.05V | ||
4 | Over lossingsbescherming | Over het voltage van de lossingsopsporing voor single cell | 2.80±0.03V |
In de vertragingstijd van de lossingsopsporing | 800~1200mS | ||
Over het voltage van de lossingsversie voor single cell | 3.0±0.025V | ||
5 | Over huidige bescherming | De bescherming van de lastente sterke intensiteit | 13.33A±10% |
De Vertraging van de lastente sterke intensiteit | 400~600mS | ||
Lossingste sterke intensiteit protection1 | 33.33A±10% | ||
Opsporingsvertraging time1 | 700~1300mS | ||
Lossingste sterke intensiteit protection2 | 66.66A±20% | ||
Opsporingsvertraging time2 | 70~130mS | ||
Versievoorwaarde | Besnoeiingslading, Automatische terugwinning | ||
6 | Korte bescherming | Opsporingsvoorwaarde | Buitenkortsluiting |
De tijd van de opsporingsvertraging | 160~240uS | ||
Versievoorwaarde | Besnoeiingslading, Automatische terugwinning | ||
7 | Weerstand | Beschermingsschakelschema (MOSFET) | ≤1.67mΩ |
8 | Temperatuur | Werkende Temperatuurwaaier | -25~+70℃ |
De Waaier van de opslagtemperatuur | -40~+125℃ | ||
Last over Temperatuur | 48.5℃±5℃ | ||
Last onder Temperatuur | -5℃±5℃ | ||
Lossing over Temperatuur | 70℃±5℃ | ||
Lossing onder Temperatuur | -25℃±5℃ |

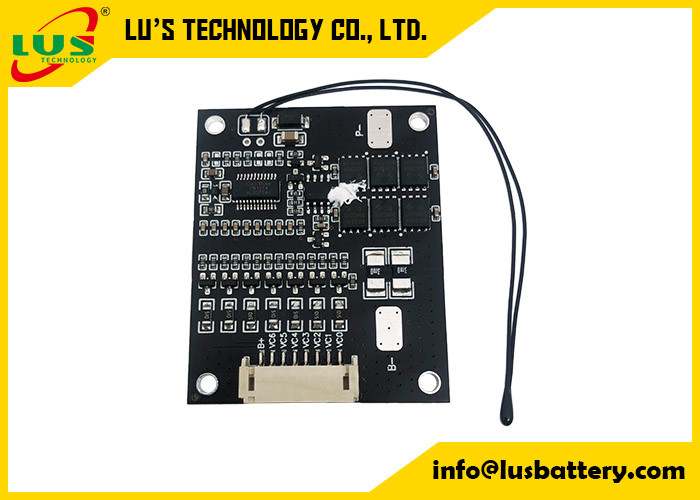

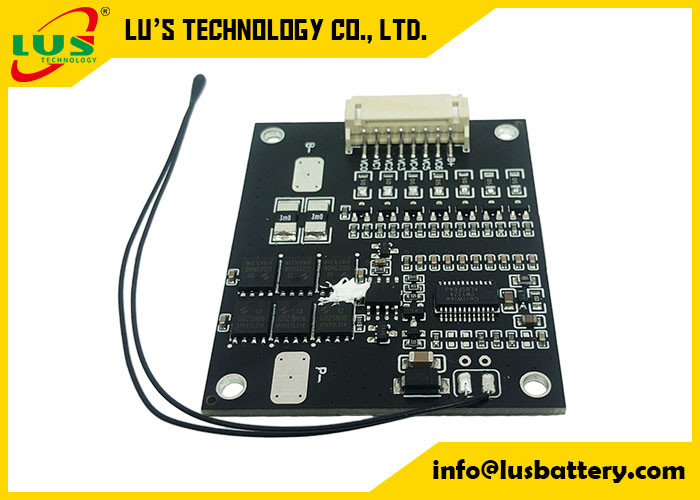

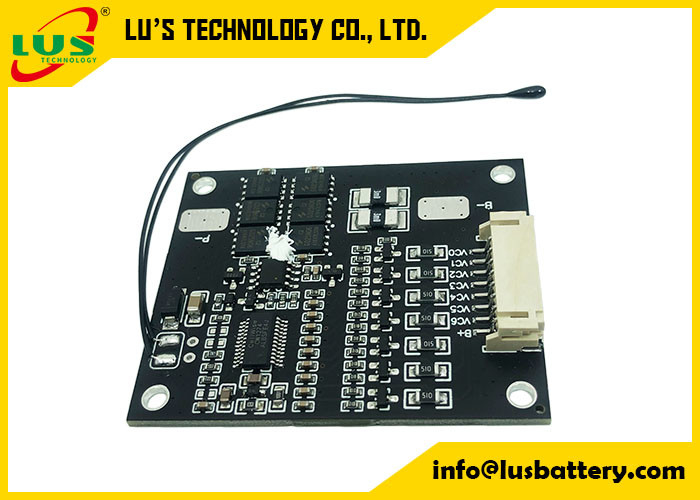

de raad van 7s12A BMS
