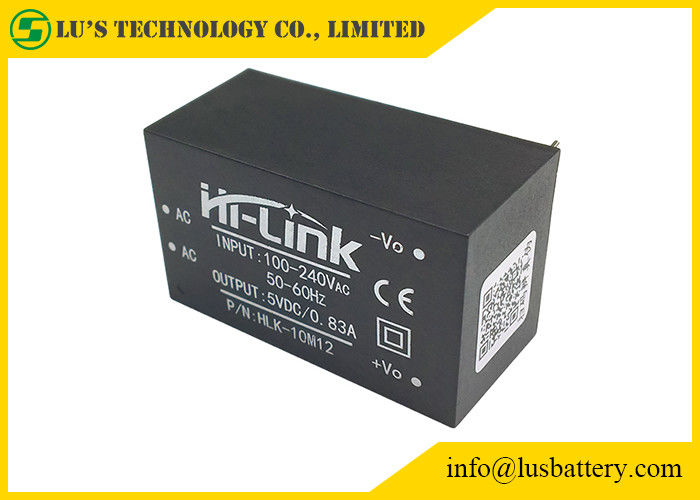

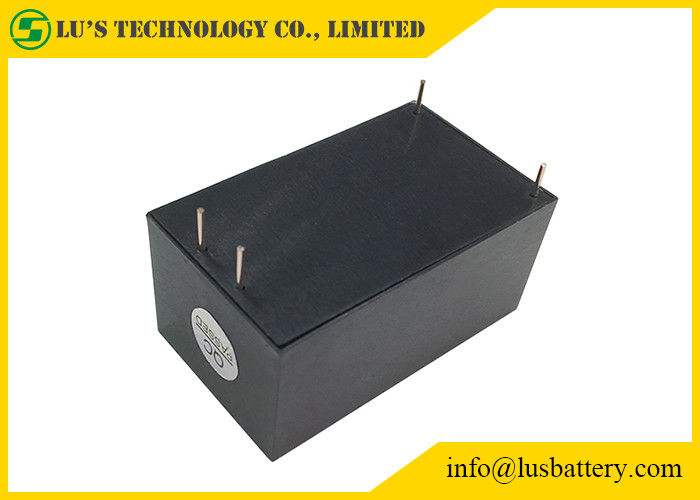

Productdetails:
|
Toepassingen: | Machtsstap - neer | Efficiency: | 70% |
---|---|---|---|
Macht: | 10W | Beschrijving: | Machtsmodule 10W 12V |
Voltage: | 12V | Huidig: | 0.83A |
Model: | Hlk-10M12 | steekproef: | Beschikbaar |
Hoog licht: | 0.83A Ac Gelijkstroom Lasser Power Supply,5VDC Ac Gelijkstroom Lasser Power Supply,Hilink 10M12 |
Details:
Lijst:
Type | Beschrijving | Inputvoltage | Efficiency |
Hlk-2M03 | Powermodule2W3.3V | 90-245Vac | 69% |
Hlk-2M05 | Powermodule2W5V | 90-245Vac | 69% |
Hlk-2M09 | Powermodule2W9V | 90-245Vac | 69% |
Hlk-2M12 | Powermodule2W12V | 90-245Vac | 69% |
Hlk-2M15 | Powermodule2W15V | 90-245Vac | 69% |
Hlk-2M24 | Powermodule2W24V | 90-245Vac | 69% |
Hlk-PM01 | Powermodule3W5V | 90-265Vac | 72% |
Hlk-PM03 | Powermodule3W3.3V | 90-265Vac | 72% |
Hlk-PM09 | Powermodule3W9V | 90-265Vac | 75% |
Hlk-PM12 | Powermodule3W12V | 90-265Vac | 75% |
Hlk-PM15 | Powermodule3W15V | 90-265Vac | 75% |
Hlk-PM24 | Powermodule3W24V | 90-265Vac | 75% |
Hlk-5M03 | Powermodule5W3.3V | 90-265Vac | 72% |
Hlk-5M05 | Powermodule5W5V | 90-265Vac | 72% |
HLK5M09 | Powermodule5W9V | 90-265Vac | 75% |
Hlk-5M12 | Powermodule5W12V | 90-265Vac | 75% |
Hlk-5M15 | Powermodule5W15V | 90-265Vac | 75% |
Hlk-5M24 | Powermodule5W24V | 90-265Vac | 75% |
Hlk-10M03 | Powermodule10W3.3V | 90-265Vac | 72% |
Hlk-10M05 | Powermodule10W5V | 90-265Vac | 72% |
Hlk-10M09 | Powermodule10W9V | 90-265Vac | 78% |
Hlk-10M12 | Powermodule10W12V | 90-265Vac | 78% |
Hlk-10M15 | Powermodule10W15V | 90-265Vac | 78% |
Hlk-10M24 | Powermodule10W24V | 90-265Vac | 78% |
Hlk-20M05 | Powermodule20W5V | 90-265Vac | 80% |
Hlk-20M09 | Powermodule20W9V | 90-265Vac | 80% |
Hlk-20M12 | Powermodule20W12V | 90-265Vac | 80% |
Hlk-20M15 | Powermodule20W15V | 90-265Vac | 80% |
Hlk-20M24 | Powermodule20W24V | 90-265Vac | 84% |
Hlk-30M09 | Powermodule30W9V | 90-265Vac | 90% |
Hlk-30M12 | Powermodule30W12V | 90-265Vac | 90% |
Hlk-30M15 | Powermodule30W15V | 90-265Vac | 90% |
Hlk-30M24 | Powermodule30W24V | 90-265Vac | 90% |
Hlk-40M09 | Powermodule40W9V | 90-265Vac | 90% |
Hlk-40M12 | Powermodule40W12V | 90-265Vac | 90% |
Hlk-40M15 | Powermodule40W15V | 90-265Vac | 90% |
Hlk-40M24 | Powermodule40W24V | 90-265Vac | 90% |
1. Producteigenschappen:
1). Ontmoet UL, Ce-vereisten
2). Uiterst dun, ultra-klein
3). Al voltageinput (AC: 90 ~ 264V)
4). Lage rimpeling en met geringe geluidssterkte
5). Outputoverbelasting en kortsluitingbescherming
6). Hoog rendement, hoge machtsdichtheid
7). Het product wordt ontworpen om aan de vereisten van EMC en Veiligheidstest te voldoen
8). Lage machtsconsumptie, milieubescherming, zonder commissie verlies <0>
9).100% en lading die verouderen testen
10).1 jaar garantieperio
2. Milieuvoorwaarde
Technische de Criteriaeenheid van de puntnaam
Verrichtingstemperatuur -20-+60 ℃
Opslagtemperatuur -40-+80 ℃
Relatieve vochtigheid 5 95%
Het koelen manier het Koelen door straling
Luchtdruk 80-106 Kpa
Overzees - niveauverhoging ≤2000 m
De coëfficiënt 10~500Hz, 2G10min van de trillingstrilling. /1cycle, 60min.each langs X, Y, z-assen
3.Electrical kenmerk
1. Inputkenmerken (test bij kamertemperatuur 20 ℃).
tems | Technische Parameters | Eenheden | Nota's |
Zonder commissie nominaal vermogenvoltage | 12±0.1 | Vdc | |
De volledig-lading tated outputvoltage | 12±0.2 | Vdc | |
De korte stroom van de tijd maximumoutput | ≥900 | mA | |
Oude maximumoutputstroom | ≥830 | mA | |
Voltageregelgeving | ±2 | % | |
Ladingsregelgeving | ±0.5 | % | |
Outputrimpeling en lawaai (mVp-p) | ≤70 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- | mV | |
Het inschakelen/schiet weg omvang voorbij | (Geschat inputvoltage, output plus 10%-lading) ≤5 | %Vo | |
De bescherming van de outputte sterke intensiteit | 110-150% van maximumoutputlading | A | |
De bescherming van de outputkortsluiting | Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting | Geen-schade aan het gehele apparaat |
4.Safety kenmerken:
4.1 producten worden ontworpen om UL, Ce-veiligheids certificatievereisten te ontmoeten dat.
4.2 veiligheid en elektromagnetische compatibiliteit
Ontworpen met de input van de verklaarde verzekering van 0.5A UL;
PCB-raad die de tweezijdige productie van de koper beklede plaat, materiaal voor het 94-V0-niveau van de brandclassificatie gebruiken;
Veiligheidsnorm: Naleving van UL1012, EN60950, UL60950
Isolatievoltage: I/PORTUGAL/P: 2500VAC
Isolatieweerstand: I/PORTUGAL/P> 100M RELATIEVE VOCHTIGHEID VAN Ohms/VAN 500VDC 25 ℃ 70%
Geleiding en straling: leef EN55011, EN55022 (CISPR22) na
Elektrostatische lossing: CEI/ENGELS 61000-4-2 niveau 4 8kV/15kV
Rf-stralingsimmuniteit: CEI/EN 61000-4-3 ziet Toepassingsnotitie
4.3 het ontwerp van de temperatuurveiligheid
Bij kamertemperatuur, de condensatoren van deze macht, overschrijdt de binnenoppervlakte van de belangrijkste convertor maximumtemperatuur geen 90
℃;
Overschrijdt de maximum de oppervlaktetemperatuur van Shell geen 60 ℃
5. Embleem, verpakking, vervoer, opslag
5.1 embleem
5.1.1 productembleem
In plaats van producten met tekens, zijn inhoud overeenkomstig nationale normen, de industrienormen worden geëtiketteerd die.
5.1.2 verpakkend embleem
De producten duidelijk met de naam van de fabrikant, adres, postcode, producttype, vervaardigden jaar, maand, dag op de doos;
Het duidelijke „omhoog“, „vochtigheids“ „Handvat zorvuldig“ en andere vervoerstekens, alle tekens stemmen met de bepalingen van GB 191 overeen.
5.2 verpakking
De producten zijn gescheiden gebruikend speciale plastic vakje verpakking, met anti-vibration functie, en overeenkomstig de bepalingen van
GB 3873.
5.3 Vervoer
de verpakte producten kunnen door om het even welke vervoersdienst worden verscheept, zou er moeten zijn het afbaarden in vervoer en geen bovenmatige trilling,
effect, enz.
5.4 opslag
De producten zouden overeenkomstig GB 3873 moeten worden opgeslagen.
