Productdetails:
|
| Outputmacht: | 1 - 50W | Inputvoltage: | 100~240V |
|---|---|---|---|
| Outputvoltage: | 3.3V | Outputstroom: | 1.5A |
| Type: | LOGICA ICS | OEM: | Gesteund |
| EMBLEEM: | Aangepast | ||
| Hoog licht: | 1.5A AC gelijkstroom Voeding,5w AC gelijkstroom Voeding,Hlk-5M03 |
||
1. Producteigenschappen
1). Ontmoet UL, Ce-vereisten
2). Uiterst dun, ultra-klein
3). Al voltageinput (AC: 90 ~ 264V)
4). Lage rimpeling en met geringe geluidssterkte
5). Outputoverbelasting en kortsluitingbescherming
6). Hoog rendement, hoge machtsdichtheid
7). Het product wordt ontworpen om aan de vereisten van EMC en Veiligheidstest te voldoen
8). Lage machtsconsumptie, milieubescherming, zonder commissie verlies <0>
9).100% en lading die verouderen testen
10).1 jaar garantieperio
2. Milieuvoorwaarde
Technische de Criteriaeenheid van de puntnaam
Verrichtingstemperatuur -20-+60 ℃
Opslagtemperatuur -40-+80 ℃
Relatieve vochtigheid 5 95%
Het koelen manier het Koelen door straling
Luchtdruk 80-106 Kpa
Overzees - niveauverhoging ≤2000 m
De coëfficiënt 10~500Hz, 2G10min van de trillingstrilling. /1cycle, 60min.each langs X, Y, z-assen
3.Electrical kenmerk
1. Inputkenmerken (test bij kamertemperatuur 20 ℃).
Technische de Criteriaeenheid van de puntnaam
Geschat inputvoltage 100-240 VAc
Waaier 90-264 VAc van het inputvoltage
Maximumingangsstroom ≤0.2 A
Ingangsstroomschommeling; ≤10 A
maximuminputvoltage ≤270 VAc
Ga langzaam begin≤50 Mej. in
De Efficiency Vin=110VAc, Output volledig-load≥-hoogtepunt 69% van het input Lage Voltage
De Efficiency Vin=220VAc, output volledig-load≥-hoogtepunt 70% van de inputhoogspanning
Betrouwbaarheid op lange termijn MTBF≥100,000 h
Het voltage +5±0.1 VDc van het ladingsnominale vermogen
Volledig nominaal vermogenvoltage +5±0.2 VDc
Maximumoutputstroom op korte termijn ≥1000 mA
De maximumoutputstroom lange tijd ≥600 mA
Voltage Regulation ± 0.2%
Ladingsverordening ± 0.5%
Outputrimpeling en lawaai
(mVp-p) ≤50
Geschat inputvoltage, volledige lading. Het gebruiken van 20MHz van bandbreedte,
De lading de zij te testen condensator van 10uF en 0.1uF-. mV
De schakelaar schiet omvang (Geschatte inputvoltage en outputlading plus 10%) ≤ 5% VO voorbij
Bescherming 150-200% van de outputte sterke intensiteit van de output maximumlading A
Hervat de de beschermings Directe kortsluiting van de outputkortsluiting bij de normale output, automatisch normale bedrijfsvoering na een kortsluitingverwijdering
| Modelleer nr. | Grootte (mm) | Gewicht (G) | Outputmacht (w) | Outputvoltage (v) | Outputstroom (mA) | Efficiency % (TYPE) |

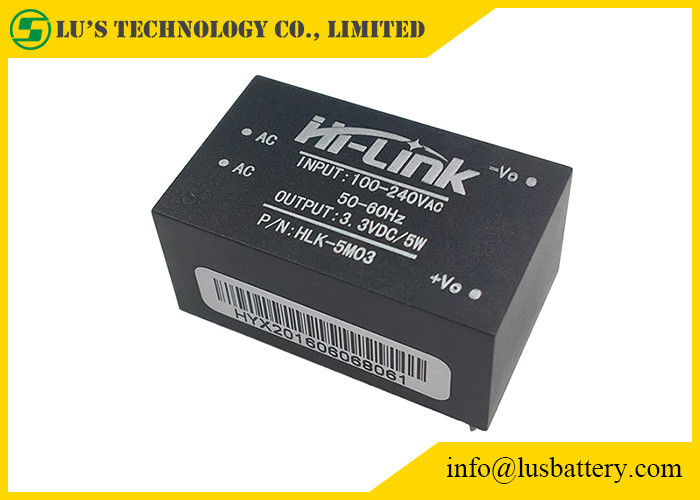

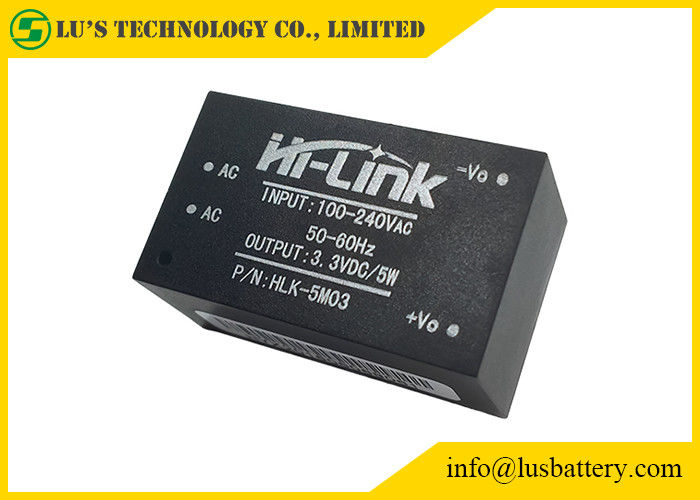

| Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| Hlk-5M05 | 5 | 1000 | ||||
| Hlk-5M09 | 9 | 560 | ||||
| Hlk-5M12 | 12 | 450 | ||||
| Hlk-5M24 | 24 | 208 |
| Punten | Technische Parameters | Eenheden | Nota's |
| Zonder commissie nominaal vermogenvoltage | 3.3±0.1 | Vdc | |
| De volledig-lading tated outputvoltage | 3.3±0.2 | Vdc | |
| De korte stroom van de tijd maximumoutput | ≥1800 | mA | |
| Oude maximumoutputstroom | 1500 | mA | |
| Voltageregelgeving | ±0.2 | % | |
| Ladingsregelgeving | ±0.5 | % | |
| De efficiency van het input lage voltage | Vin=115Vac, Output volledige load≥69 | % | |
| De efficiency van de inputhoogspanning | Vin=230Vac, Output volledige load≥70 | % | |
| Outputrimpeling en lawaai (mVp-p) | ≤50 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- | mV | |
| Het inschakelen/schiet weg omvang voorbij | (Geschat inputvoltage, output plus 10%-lading) ≤5 | %Vo | |
| De bescherming van de outputte sterke intensiteit | Output maximumlading 110-150% | A | |
| De bescherming van de outputkortsluiting | Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting | Geen-schade aan het gehele apparaat |
Pakket:
