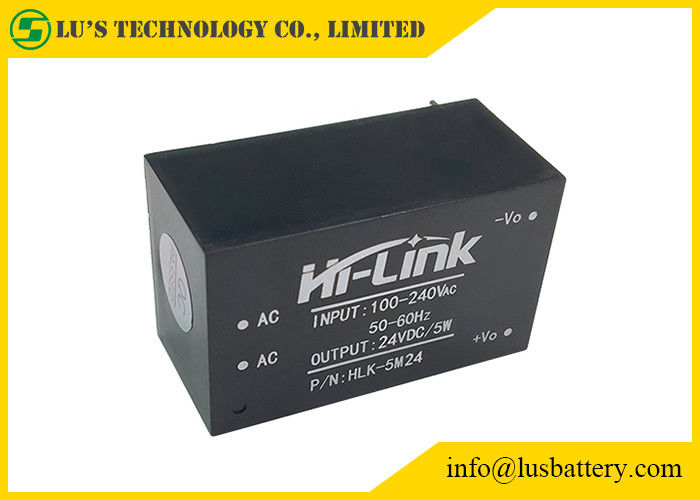

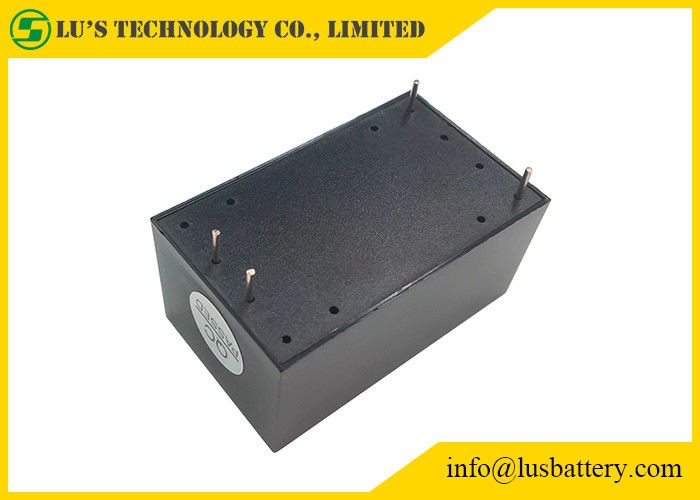

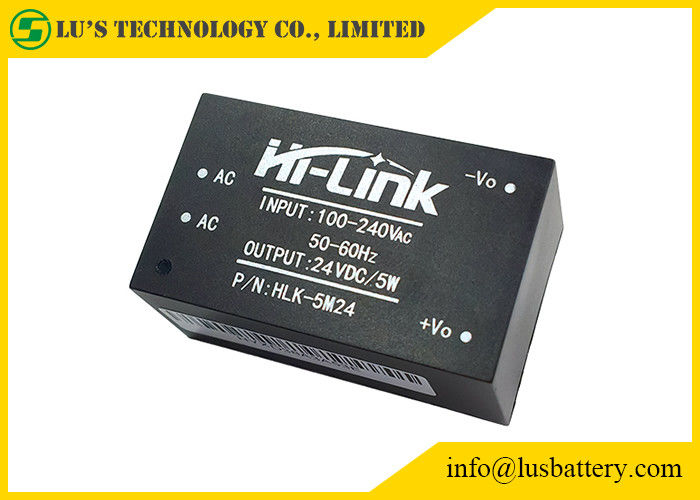

Productdetails:
|
| naam: | ultra kleine voeding AC/DC | Output: | 24VDC/5W |
|---|---|---|---|
| Input: | 90-264Vac | Outputvoltage: | 24V |
| Outputmacht: | 1 - 50W | Afmeting: | 38*23*18mm |
| Hoog licht: | 24VDC AC gelijkstroom Voeding,5w AC gelijkstroom Voeding,Hlk-5M24 |
||
De voeding van de de reeksmodule van 5W ultra-kleine is een klein-volume, hoog rendementac gelijkstroom machts odule levering.
Het heeft de voordelen van de globale waaier van het inputvoltage, lage temperatuurstijging, lage machtsconsumptie, hoog rendement, hoge betrouwbaarheid en hoge veiligheidsisolatie.
| Modelleer nr. | Grootte (mm) | Gewicht (G) | Outputmacht (w) | Outputvoltage (v) | Outputstroom (mA) | Efficiency % (TYPE) |
| Hlk-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| Hlk-2M05 | 5 | 400 | ||||
| Hlk-2M09 | 9 | 230 | ||||
| Hlk-2M12 | 12 | 170 | ||||
| Hlk-2M24 | 24 | 84 | ||||
| Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| Hlk-PM03 | 3.3 | 1000 | ||||
| Hlk-PM09 | 9 | 330 | ||||
| Hlk-PM12 | 12 | 250 | ||||
| Hlk-PM24 | 24 | 125 | ||||
| Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| Hlk-5M05 | 5 | 1000 | ||||
| Hlk-5M09 | 9 | 560 | ||||
| Hlk-5M12 | 12 | 450 | ||||
| Hlk-5M24 | 24 | 208 | ||||
| Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| Hlk-10M05 | 5 | 2000 | ||||
| Hlk-10M09 | 9 | 1100 | 78 | |||
| Hlk-10M12 | 12 | 830 | ||||
| Hlk-10M24 | 24 | 416 | ||||
| Hlk-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| Hlk-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| Hlk-20M09 | 9 | 2200 | ||||
| Hlk-20M12 | 12 | 1666 | ||||
| Hlk-20M15 | 15 | 1300 | ||||
| Hlk-20M24 | 24 | 833 | 84 | |||
| Hlk-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| Hlk-30M09 | 9 | 3300 | 90 | |||
| Hlk-30M12 | 12 | 2500 | ||||
| Hlk-30M15 | 15 | 2000 | ||||
| Hlk-30M24 | 24 | 1250 | ||||
| Hlk-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| Hlk-40M09 | 9 | 4400 | 90 | |||
| Hlk-40M12 | 12 | 3300 | ||||
| Hlk-40M15 | 15 | 2600 | ||||
| Hlk-40M24 | 24 | 1600 |
| Punten | Technische Parameters | Eenheden | Nota's |
| Zonder commissie nominaal vermogenvoltage | 24.0±0.1 | Vdc | |
| De volledig-lading tated outputvoltage | 24.0±0.2 | Vdc | |
| De korte stroom van de tijd maximumoutput | ≥308 | mA | |
| Oude maximumoutputstroom | 208 | mA | |
| Voltageregelgeving | ±0.2 | % | |
| Ladingsregelgeving | ±0.5 | % | |
| De efficiency van het input lage voltage | Vin=115Vac, Output volledige load≥69 | % | |
| De efficiency van de inputhoogspanning | 3Vin=230Vac, Output volledige load≥70 | % | |
| Outputrimpeling en lawaai (mVp-p) | ≤70 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- | mV | |
| Het inschakelen/schiet weg omvang voorbij | (Geschat inputvoltage, output plus 10%-lading) ≤5 | %Vo | |
| De bescherming van de outputte sterke intensiteit | Output maximumlading 110-150% | A | |
| De bescherming van de outputkortsluiting | Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting | Geen-schade aan het gehele apparaat |
Veiligheidskenmerken:
Producten worden ontworpen om UL, Ce-veiligheids certificatievereisten te ontmoeten dat.
Veiligheid en elektromagnetische compatibiliteit
Ontworpen met de input van de verklaarde verzekering van 0.5A UL;
PCB-raad die de tweezijdige productie van de koper beklede plaat, materiaal voor het 94-V0-niveau van de brandclassificatie gebruiken;
Veiligheidsnorm: Naleving van UL1012, EN60950, UL60950
Isolatievoltage: I/PORTUGAL/P: 2500VAC
Isolatieweerstand: I/PORTUGAL/P> 100M RELATIEVE VOCHTIGHEID VAN Ohms/VAN 500VDC 25 ℃ 70%
Geleiding en straling: leef EN55011, EN55022 (CISPR22) na
Elektrostatische lossing: CEI/ENGELS 61000-4-2 niveau 4 8kV/15kV
Rf-stralingsimmuniteit: CEI/EN 61000-4-3 ziet Toepassingsnotitie
Het ontwerp van de temperatuurveiligheid
Bij kamertemperatuur, de condensatoren van deze macht, overschrijdt de binnenoppervlakte van de belangrijkste convertor maximumtemperatuur geen 90
℃;
Overschrijdt de maximum de oppervlaktetemperatuur van Shell geen 60 ℃
