Productdetails:
|
Productnaam: | AC gelijkstroom machtsmodule | Macht: | 10W |
---|---|---|---|
Gewicht: | 40g | Afmeting: | 47*30*22mm |
Outputvoltage: | 3.3vdc | Steekproeven: | Beschikbaar |
Hoog licht: | 10W schakelaar Gecontroleerde Machtsmodule,3.3VDC schakelaar Gecontroleerde Machtsmodule,Hlk-10M03 |
Naam:

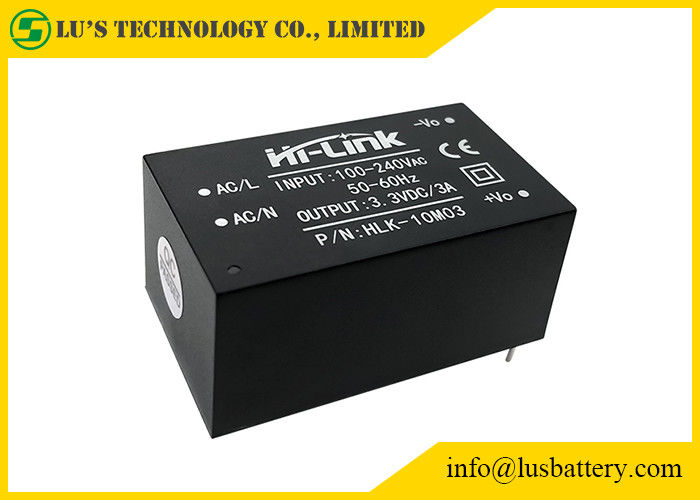

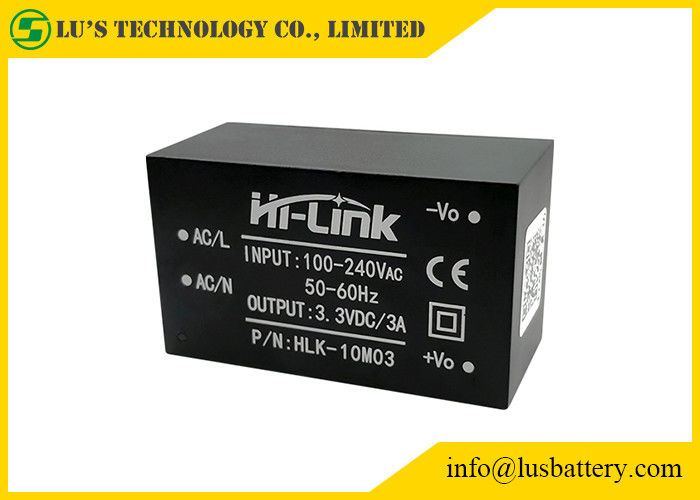

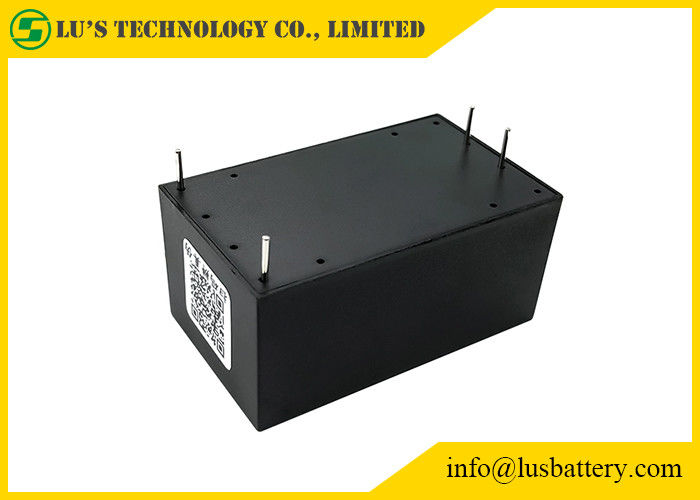

ultra-Compacte de Machtsmodule van 10W
De miniatuurmodule van de Reeksvoeding
De module van de de reeksvoeding van 10W ultra-kleine is een klein volume, de module van de hoog rendementmacht.
Het heeft het voordeel van de globale waaier van het inputvoltage, lage temperatuurstijging, lage machtsconsumptie, hoog rendement, hoge betrouwbaarheid, hoge veiligheidsisolatie enz.,
en wijd is gebruikt in slim huis, automatiseringscontrole, communicatieapparatuur, instrumenten en andere industrieën.
Modelleer nr. | Grootte (mm) | Gewicht (G) | Outputmacht (w) | Outputvoltage (v) | Outputstroom (mA) | Efficiency % (TYPE) |
Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
Hlk-10M05 | 5 | 2000 | ||||
Hlk-10M09 | 9 | 1100 | 78 | |||
Hlk-10M12 | 12 | 830 | ||||
Hlk-10M24 | 24 | 416 |
Outputkenmerk:
Punten | Technische Parameters | Eenheden | Nota's |
Zonder commissie nominaal vermogenvoltage | 3.3±0.1 | Vdc | |
De volledig-lading tated outputvoltage | 3.3±0.2 | Vdc | |
De korte stroom van de tijd maximumoutput | ≥3000 | mA | |
Oude maximumoutputstroom | ≥3300 | mA | |
Voltageregelgeving | ±2 | % | |
Ladingsregelgeving | ±0.5 | % | |
Outputrimpeling en lawaai (mVp-p) | ≤50 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- | mV | |
Het inschakelen/schiet weg omvang voorbij | (Geschat inputvoltage, output plus 10%-lading) ≤5 | %Vo | |
De bescherming van de outputte sterke intensiteit | 110-150% van maximumoutputlading | A | |
De bescherming van de outputkortsluiting | Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting | Geen-schade aan het gehele apparaat |
10W-conversorgelijkstroom ac tekening:
ac aan gelijkstroom-transformator:
Modelleer nr. | Grootte (mm) | Gewicht (G) | Outputmacht (w) | Outputvoltage (v) | Outputstroom (mA) | Efficiency % (TYPE) |
Hlk-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
Hlk-2M05 | 5 | 400 | ||||
Hlk-2M09 | 9 | 230 | ||||
Hlk-2M12 | 12 | 170 | ||||
Hlk-2M24 | 24 | 84 | ||||
Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
Hlk-PM03 | 3.3 | 1000 | ||||
Hlk-PM09 | 9 | 330 | ||||
Hlk-PM12 | 12 | 250 | ||||
Hlk-PM24 | 24 | 125 | ||||
Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
Hlk-5M05 | 5 | 1000 | ||||
Hlk-5M09 | 9 | 560 | ||||
Hlk-5M12 | 12 | 450 | ||||
Hlk-5M24 | 24 | 208 | ||||
Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
Hlk-10M05 | 5 | 2000 | ||||
Hlk-10M09 | 9 | 1100 | 78 | |||
Hlk-10M12 | 12 | 830 | ||||
Hlk-10M24 | 24 | 416 | ||||
Hlk-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
Hlk-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
Hlk-20M09 | 9 | 2200 | ||||
Hlk-20M12 | 12 | 1666 | ||||
Hlk-20M15 | 15 | 1300 | ||||
Hlk-20M24 | 24 | 833 | 84 | |||
Hlk-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
Hlk-30M09 | 9 | 3300 | 90 | |||
Hlk-30M12 | 12 | 2500 | ||||
Hlk-30M15 | 15 | 2000 | ||||
Hlk-30M24 | 24 | 1250 | ||||
Hlk-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
Hlk-40M09 | 9 | 4400 | 90 | |||
Hlk-40M12 | 12 | 3300 | ||||
Hlk-40M15 | 15 | 2600 | ||||
Hlk-40M24 | 24 | 1600 |
