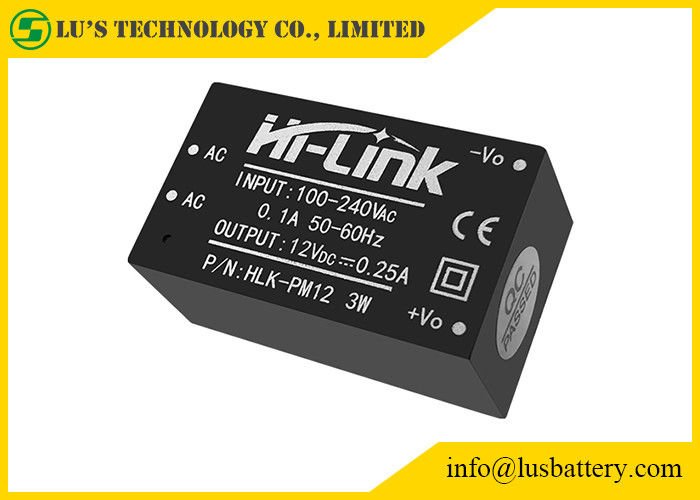

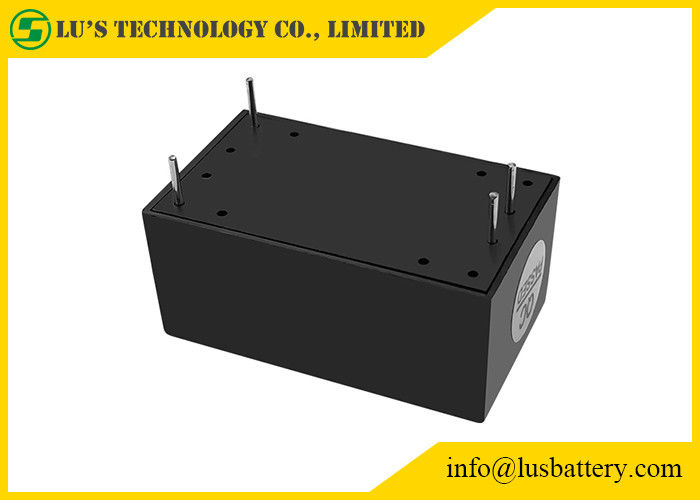

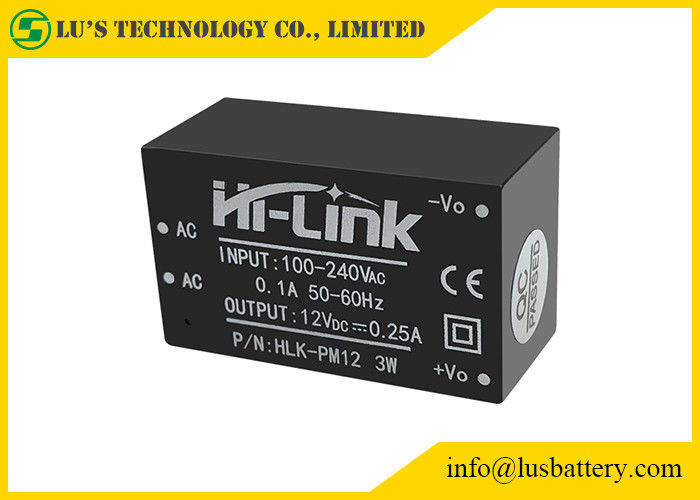

Productdetails:
|
| naam: | ac gelijkstroom module | Aantal: | Hlk-PM12 |
|---|---|---|---|
| Configuratie: | geïsoleerd | Outputvoltage: | 12V |
| Outputstroom: | 250mA | EMBLEEM: | Kan worden aangepast |
| Hoog licht: | de Transformatorconvertor van 2v 3a Ac,250MA Ac Transformatorconvertor,Hlk-PM12 Omschakelingsvoeding |
||
| Modelleer nr. | Grootte (mm) | Gewicht (G) | Outputmacht (w) | Outputvoltage (v) | Outputstroom (mA) | Efficiency % (TYPE) |
| Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| Hlk-PM03 | 3.3 | 1000 | ||||
| Hlk-PM09 | 9 | 330 | ||||
| Hlk-PM12 | 12 | 250 | ||||
| Hlk-PM24 | 24 | 125 |
voltagestabilisator hilink pm12:
3W de ultra kleine Raad van reekspcb
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Punten | Technische Parameters | Eenheden | Nota's |
| Zonder commissie nominaal vermogenvoltage | 12.0±0.1 | Vdc | |
| De volledig-lading tated outputvoltage | 12.0±0.2 | Vdc | |
| De korte stroom van de tijd maximumoutput | ≥350 | mA | |
| Oude maximumoutputstroom | 250 | mA | |
| Voltageregelgeving | ±0.2 | % | |
| Ladingsregelgeving | ±0.5 | % | |
| De efficiency van het input lage voltage | Vin=115Vac, Output volledige load≥73 | % | |
| De efficiency van de inputhoogspanning | 3Vin=230Vac, Output volledige load≥73 | % | |
| Outputrimpeling en lawaai (mVp-p) | ≤120 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- | mV | |
| Het inschakelen/schiet weg omvang voorbij | (Geschat inputvoltage, output plus 10%-lading) ≤5 | %Vo | |
| De bescherming van de outputte sterke intensiteit | Output maximumlading 110-150% | A | |
| De bescherming van de outputkortsluiting | Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting | Geen-schade aan het gehele apparaat |
Veiligheidskenmerken:
1 die producten worden ontworpen om UL, Ce-veiligheids certificatievereisten te ontmoeten.
2 veiligheid en elektromagnetische compatibiliteit
Ontworpen met de input van de verklaarde verzekering van 0.5A UL;
PCB-raad die de tweezijdige productie van de koper beklede plaat, materiaal voor het 94-V0-niveau van de brandclassificatie gebruiken;
Veiligheidsnorm: Naleving van UL1012, EN60950, UL60950
Isolatievoltage: I/PORTUGAL/P: 2500VAC
Isolatieweerstand: I/PORTUGAL/P> 100M RELATIEVE VOCHTIGHEID VAN Ohms/VAN 500VDC 25 ℃ 70%
Geleiding en straling: leef EN55011, EN55022 (CISPR22) na
Elektrostatische lossing: CEI/ENGELS 61000-4-2 niveau 4 8kV/15kV
Rf-stralingsimmuniteit: CEI/EN 61000-4-3 ziet Toepassingsnotitie
3 het ontwerp van de temperatuurveiligheid
Bij kamertemperatuur, de condensatoren van deze macht, overschrijdt de binnenoppervlakte van de belangrijkste convertor maximumtemperatuur geen 90
℃;
Overschrijdt de maximum de oppervlaktetemperatuur van Shell geen 60 ℃
