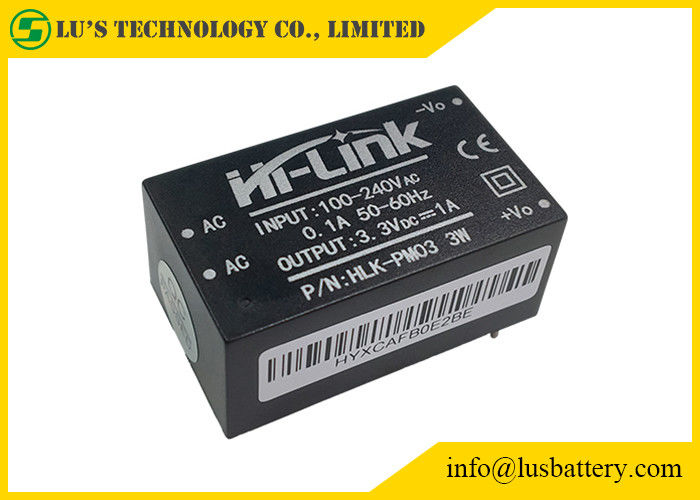

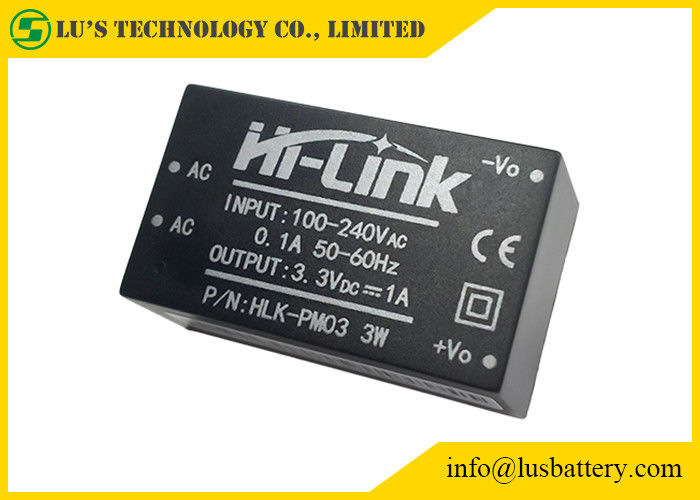

Productdetails:
|
| Outputstroom: | 1A | Outputtype: | Kies uit |
|---|---|---|---|
| grootte: | 34*20*15mm | Gewicht: | 20g |
| Werkende Temperatuur: | -25~60 | Input: | 90~265Vac |
| Inputvoltage: | 100-240Vac | Outputfrequentie: | 50/60HZ |
| Outputmacht: | 1 - 50W | ||
| Hoog licht: | de Voeding van de de Schakelaarmodule van 1A 50W,3.3v de Voeding van de schakelaarmodule,Hlk Pm03 |
||
|
Punten
|
Technische Parameters
|
Eenheden
|
Nota's
|
|
Het werk temperatuur
|
-25-+60
|
℃
|
|
|
Opslagtemperatuur
|
-40-+80
|
℃
|
|
|
Relatieve vochtigheid
|
5-95
|
%
|
|
|
Thermische methodes
|
Het natuurlijke koelen
|
|
|
|
Luchtdruk
|
80-106
|
Kpa
|
|
|
Hoogte
|
≤2000
|
m
|
|
|
Trilling
|
Trillingscoëfficiënt 10~500Hz, 2G10min. /1cycle, 60min.each langs X, Y, z-assen
|
|
Voldoet aan eisen ten aanzien van secundair wegvervoer
|
De voeding van de de reeksmodule van 3W ultra-kleine is een klein-volume, hoog rendementac gelijkstroom machts odule levering.
Het heeft de voordelen van de globale waaier van het inputvoltage, lage temperatuurstijging, lage machtsconsumptie, hoog rendement, hoge betrouwbaarheid en hoge veiligheidsisolatie.
Het is wijd gebruikt in slim huis, automatiseringscontrole, communicatie materiaal, instrumentatie en andere industrieën.
| Puntnaam | Technische Criteria | Eenheid |
| Geschat inputvoltage | 100-240 | VAc |
| De waaier van het inputvoltage | 90-264 | VAc |
| Maximumingangsstroom | ≤0.2 | A |
| Ingangsstroomschommeling | ; ≤10 | A |
| maximuminputvoltage | ≤270 | VAc |
| Ga langzaam begin in | ≤50 | Mej. |
| De Efficiency van het input Lage Voltage | Vin=110VAc, Output volledig-load≥69 | % |
| De Efficiency van de inputhoogspanning | Vin=220VAc, output volledig-load≥70 | % |
| Betrouwbaarheid op lange termijn | MTBF≥100,000 | h |
| Het voltage van het ladingsnominale vermogen | +3.3±0.1 |
VDc |
| Volledig nominaal vermogenvoltage | +3.3±0.2 |
VDc |
| Maximumoutputstroom op korte termijn | ≥1200 | mA |
| De maximumoutputstroom lange tijd | ≥1000 | mA |
| Voltage Regulation | ±0.2 | % |
| Ladingsverordening | ±0.5 | % |
| Outputrimpeling en lawaai (mVp-p) |
≤70 Geschat inputvoltage, volledige lading. Het gebruiken van 20MHz van bandbreedte, De lading de zij te testen condensator van 10uF en 0.1uF-. |
mV |
| De schakelaar schiet omvang voorbij | (Geschatte inputvoltage en outputlading plus 10%) ≤5 | %VO |
| De bescherming van de outputte sterke intensiteit | 150-200% van de output maximumlading | A |
| De bescherming van de outputkortsluiting | De directe kortsluiting bij de normale output, hervat automatisch normale bedrijfsvoering na een kortsluitingverwijdering |
| Punten | Technische Parameters | Eenheden | Nota's |
| Zonder commissie nominaal vermogenvoltage | 3.3±0.1 | Vdc | |
| De volledig-lading tated outputvoltage | 3.3±0.2 | Vdc | |
| De korte stroom van de tijd maximumoutput | ≥1100 | mA | |
| Oude maximumoutputstroom | 1000 | mA | |
| Voltageregelgeving | ±0.2 | % | |
| Ladingsregelgeving | ±0.5 | % | |
| De efficiency van het input lage voltage | Vin=115Vac, Output volledige load≥72 | % | |
| De efficiency van de inputhoogspanning | Vin=230Vac, Output volledige load≥72 | % | |
| Outputrimpeling en lawaai (mVp-p) | ≤100 geschat inputvoltage, output volledige lading. Met 20MHz-bandbreedteoscilloscoop, laad zij de capacitieve weerstandstest van 10uF en 0.1uF- | mV | |
| Het inschakelen/schiet weg omvang voorbij | (Geschat inputvoltage, output plus 10%-lading) ≤5 | %Vo | |
| De bescherming van de outputte sterke intensiteit | Output maximumlading 110-150% | A | |
| De bescherming van de outputkortsluiting | Directe kortsluiting in normale output en automatische terugkeer naar normale bedrijfsvoering na verwijdering van kortsluiting | Geen-schade aan het gehele apparaat |
| Modelleer nr. | Grootte (mm) | Gewicht (G) | Outputmacht (w) | Outputvoltage (v) | Outputstroom (mA) | Efficiency % (TYPE) |
| Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| Hlk-PM03 | 3.3 | 1000 | ||||
| Hlk-PM09 | 9 | 330 | ||||
| Hlk-PM12 | 12 | 250 | ||||
| Hlk-PM24 | 24 | 125 |
hilink ac aan gelijkstroom-convertor:
| Modelleer nr. | Grootte (mm) | Gewicht (G) | Outputmacht (w) | Outputvoltage (v) | Outputstroom (mA) | Efficiency % (TYPE) |
| Hlk-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| Hlk-2M05 | 5 | 400 | ||||
| Hlk-2M09 | 9 | 230 | ||||
| Hlk-2M12 | 12 | 170 | ||||
| Hlk-2M24 | 24 | 84 | ||||
| Hlk-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| Hlk-PM03 | 3.3 | 1000 | ||||
| Hlk-PM09 | 9 | 330 | ||||
| Hlk-PM12 | 12 | 250 | ||||
| Hlk-PM24 | 24 | 125 | ||||
| Hlk-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| Hlk-5M05 | 5 | 1000 | ||||
| Hlk-5M09 | 9 | 560 | ||||
| Hlk-5M12 | 12 | 450 | ||||
| Hlk-5M24 | 24 | 208 | ||||
| Hlk-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| Hlk-10M05 | 5 | 2000 | ||||
| Hlk-10M09 | 9 | 1100 | 78 | |||
| Hlk-10M12 | 12 | 830 | ||||
| Hlk-10M24 | 24 | 416 | ||||
| Hlk-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| Hlk-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| Hlk-20M09 | 9 | 2200 | ||||
| Hlk-20M12 | 12 | 1666 | ||||
| Hlk-20M15 | 15 | 1300 | ||||
| Hlk-20M24 | 24 | 833 | 84 | |||
| Hlk-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| Hlk-30M09 | 9 | 3300 | 90 | |||
| Hlk-30M12 | 12 | 2500 | ||||
| Hlk-30M15 | 15 | 2000 | ||||
| Hlk-30M24 | 24 | 1250 | ||||
| Hlk-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| Hlk-40M09 | 9 | 4400 | 90 | |||
| Hlk-40M12 | 12 | 3300 | ||||
| Hlk-40M15 | 15 | 2600 | ||||
| Hlk-40M24 | 24 | 1600 |
